C100 - Transportador Horizontal

The Concept

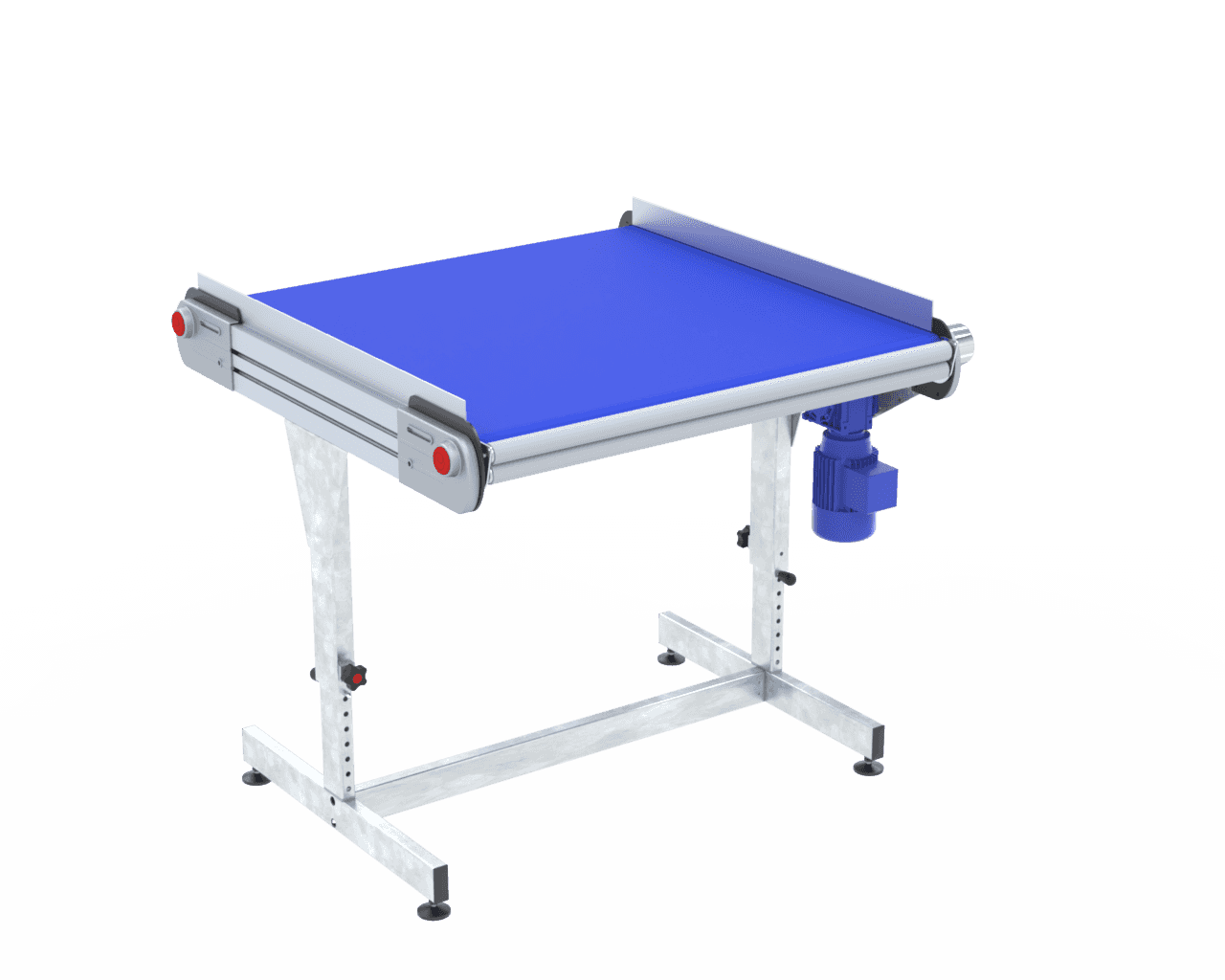

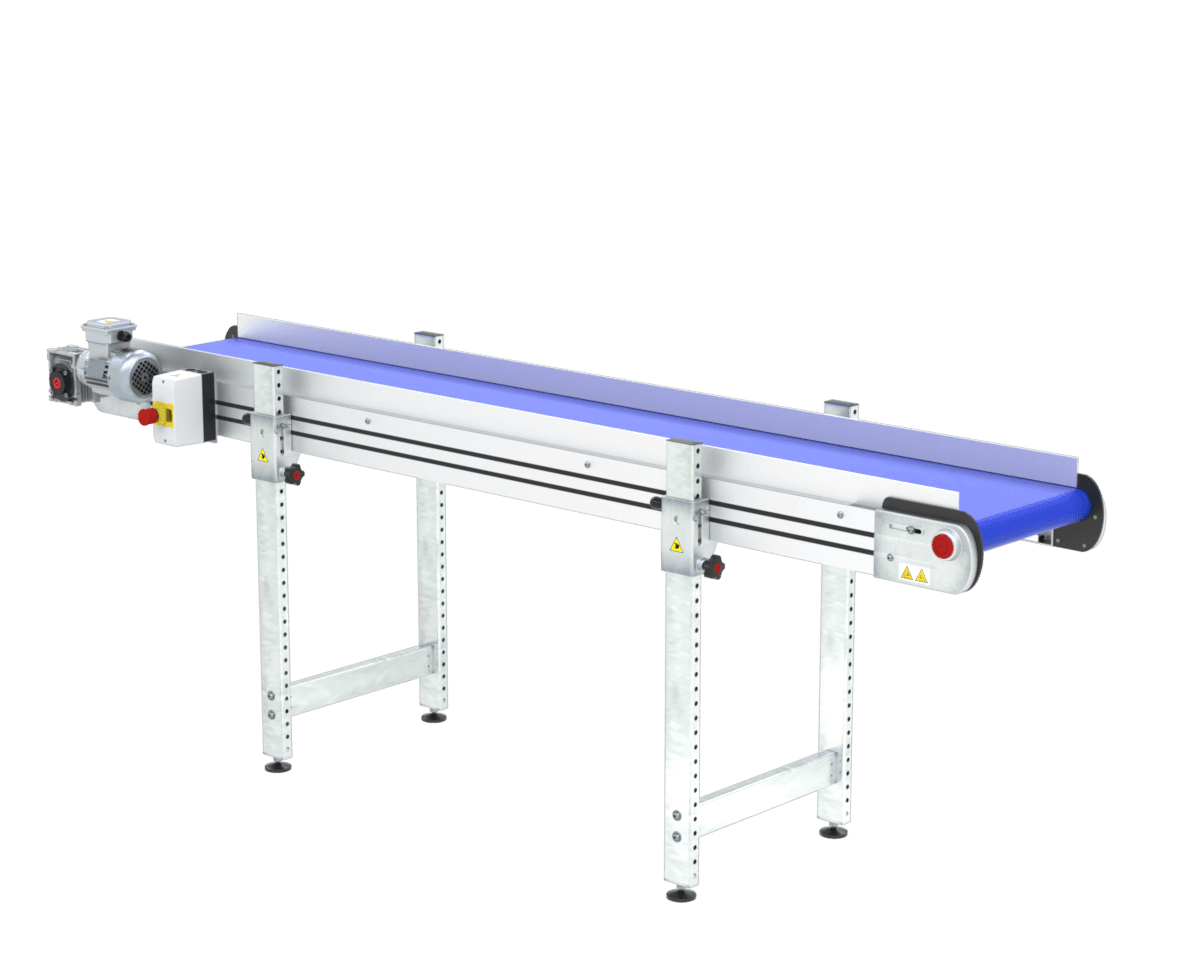

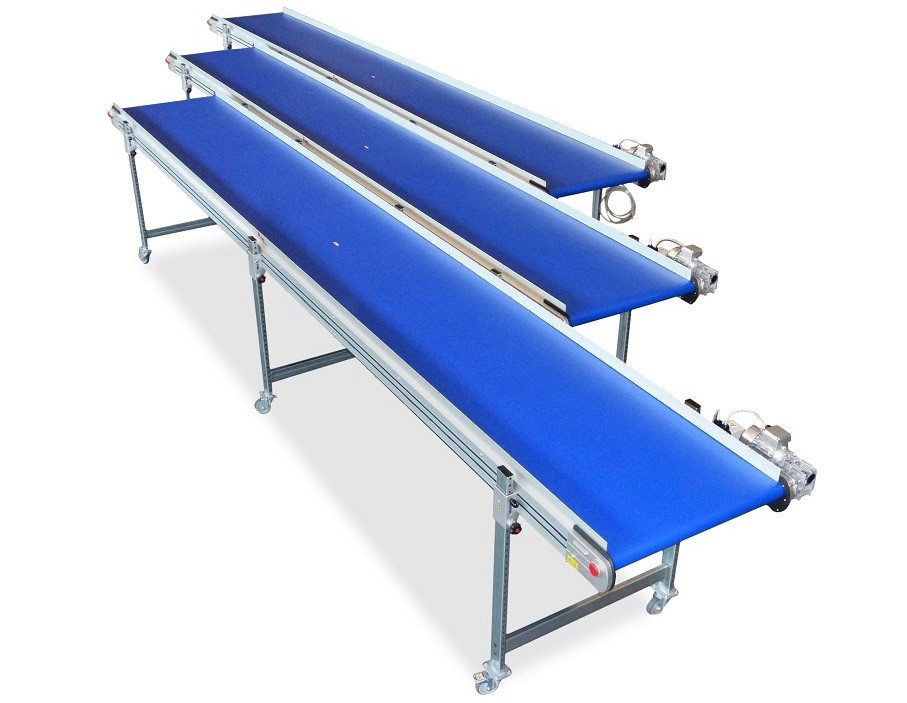

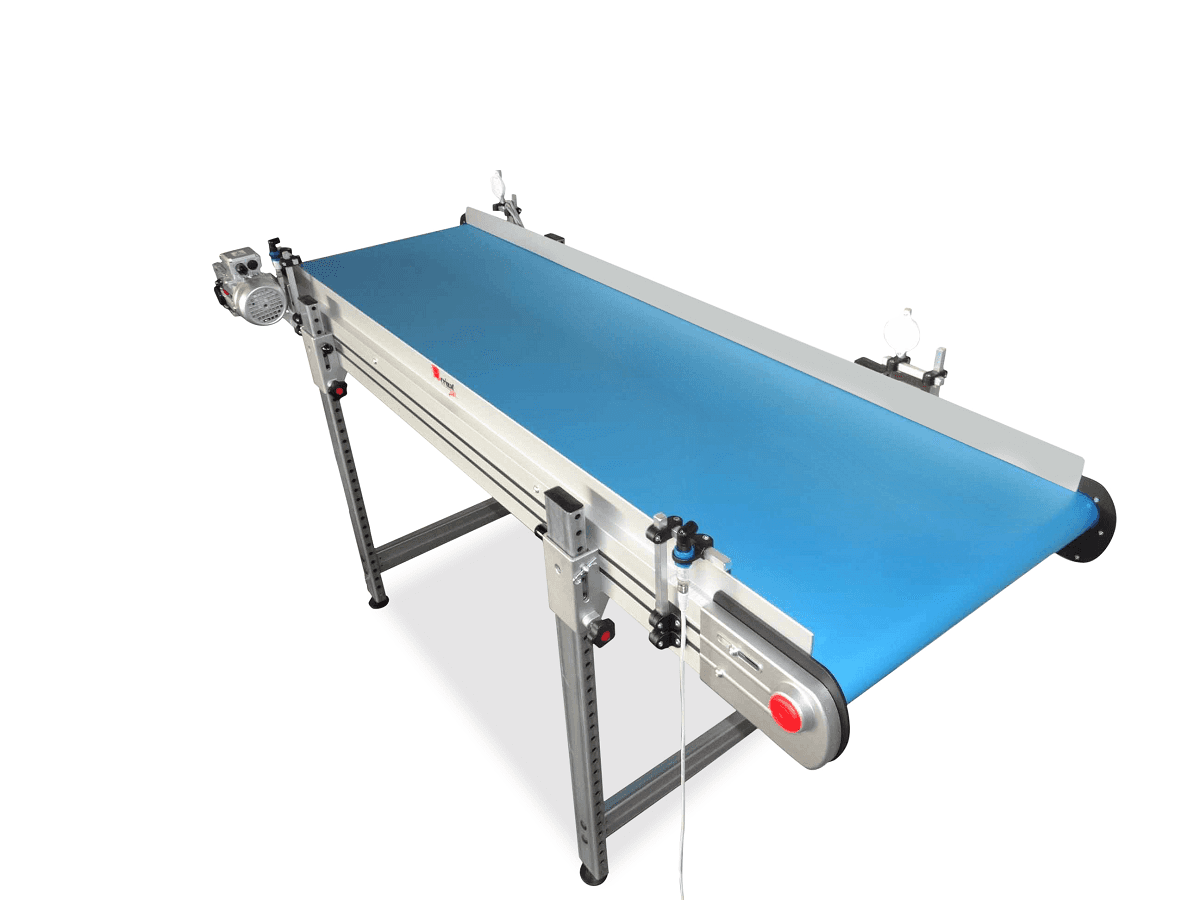

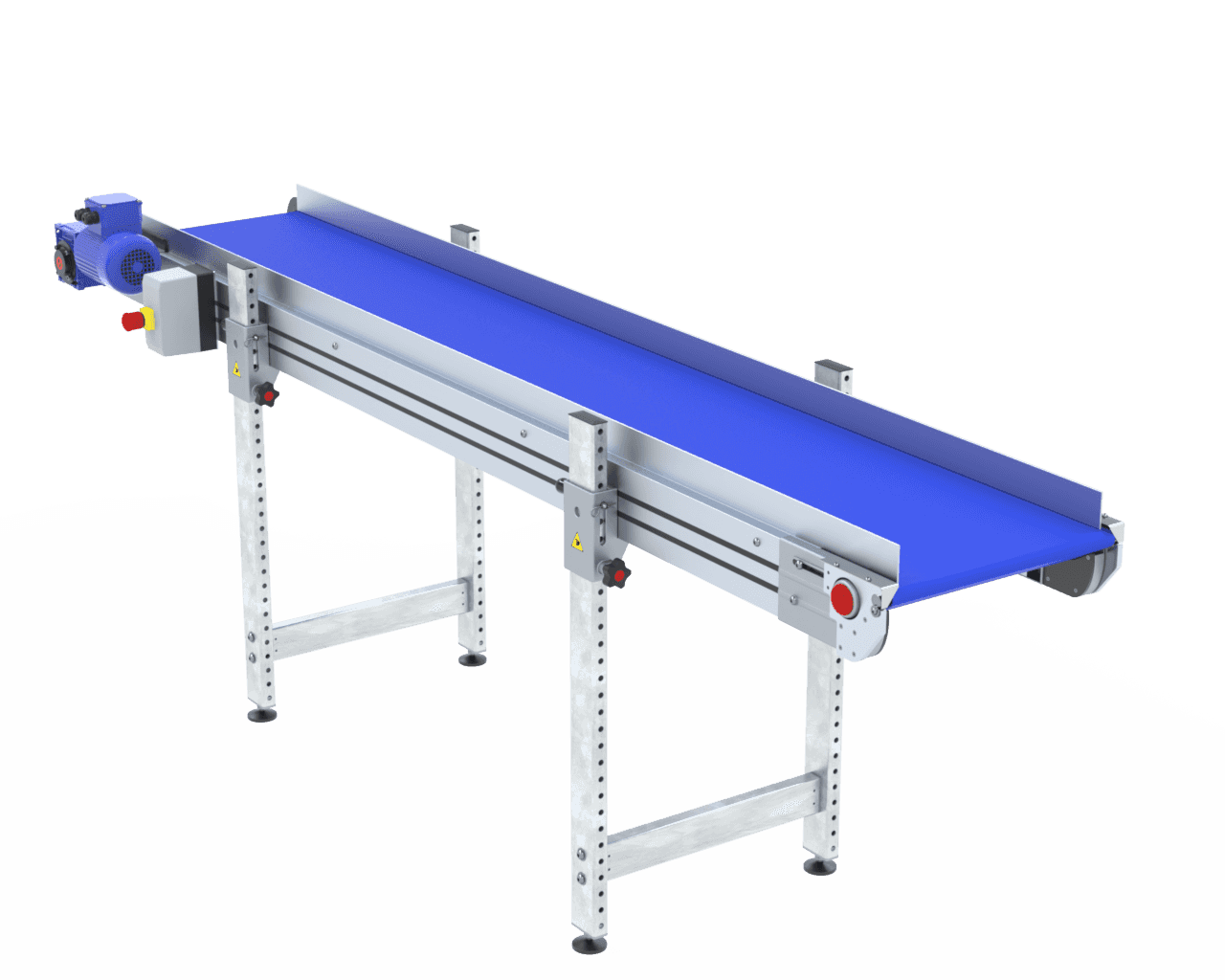

TRANSPORTADOR DE CORREIA
PARA TRANSPORTE PESADO

A correia transportadora C1100 é uma solução versátil que pode ser facilmente adaptada às mudanças nos requisitos de produção, graças a um sistema robusto, patenteado, simples e preciso de ajuste de inclinação.

Além disso, conta com a possibilidade de ajuste de altura por meio de pernas em aço tubular galvanizado e suportes em alumínio fundido sob pressão com dobradiças, que garantem máxima segurança e estabilidade.

A tração do rolo sobre a correia é excelente graças a um acabamento especial do rolo de acionamento e a um sistema eficaz de tensionamento, ambos patenteados, que garantem máxima aderência, eliminando qualquer possibilidade de escorregamento e reduzindo o desgaste da correia.

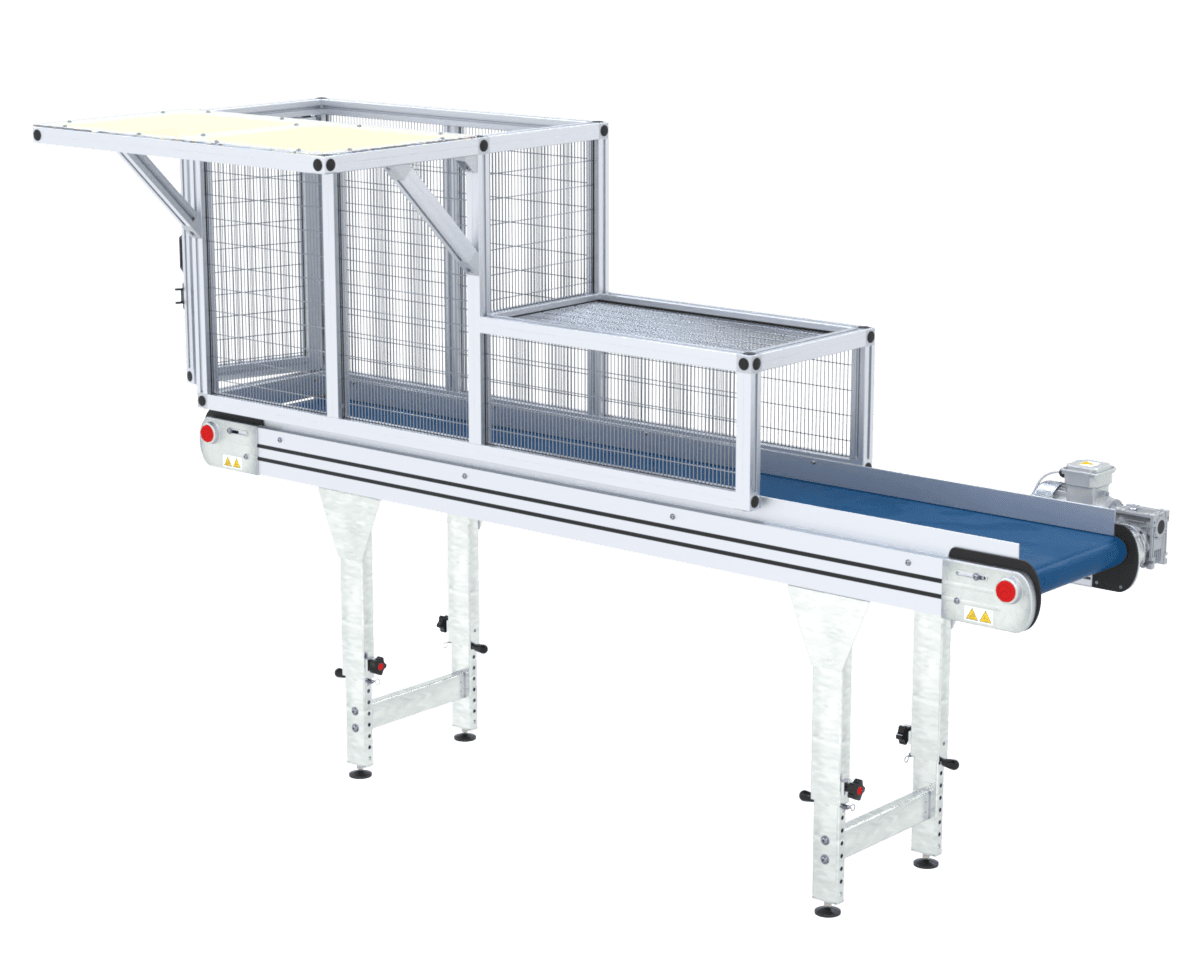

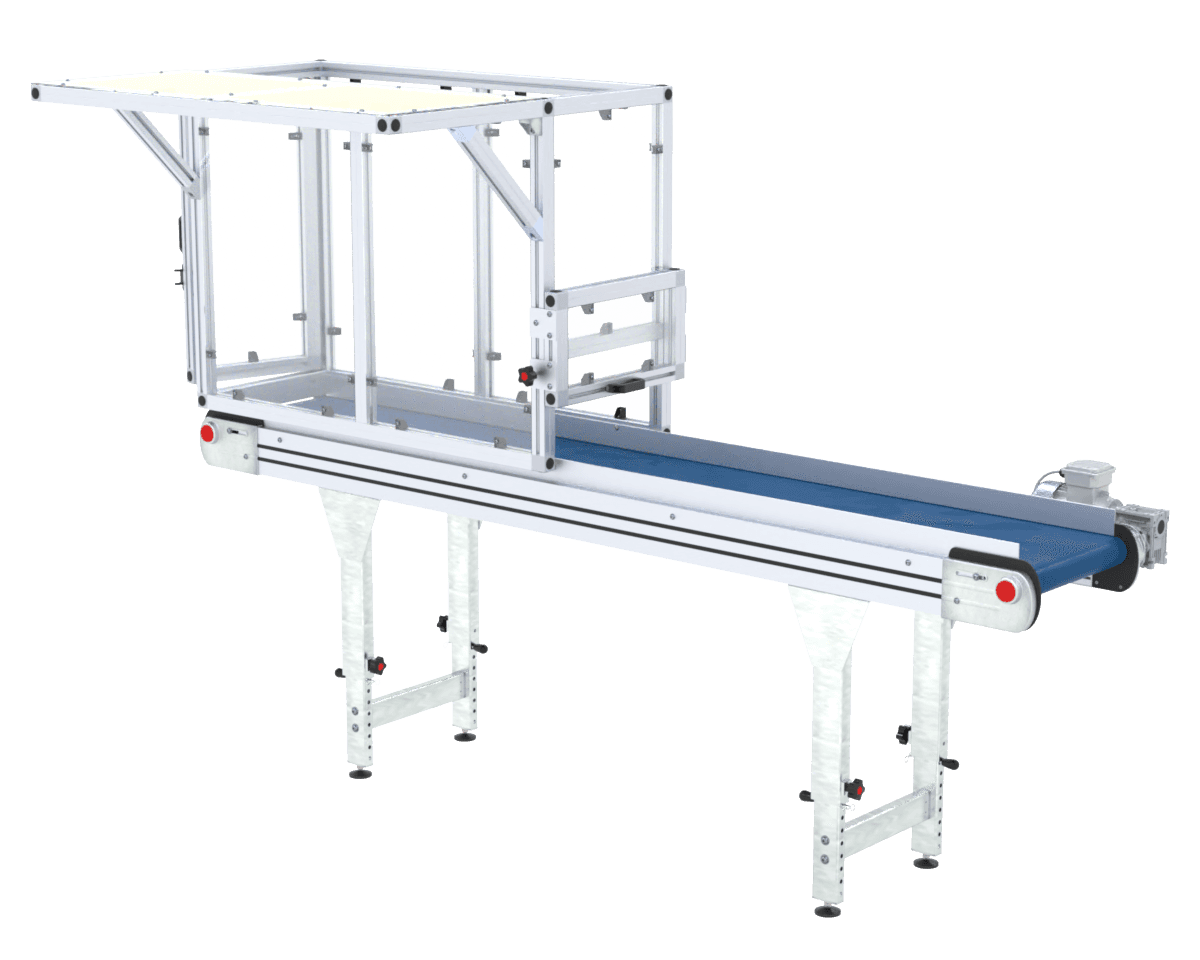

O alto nível de engenharia desta série assegura fácil personalização, graças a uma ampla gama de acessórios e soluções padronizadas.

A qualidade dos componentes utilizados garante excelente confiabilidade ao longo do tempo.

Industry

Transportadores de Correia em PU/PVC

Challenge

Material Used

Impact

The Challenge

Our approach

Material Innovation

Advanced Manufacturing Process

Testing & Validation

The Results

The client

Technical specs

01. Especificações técnicas padrão

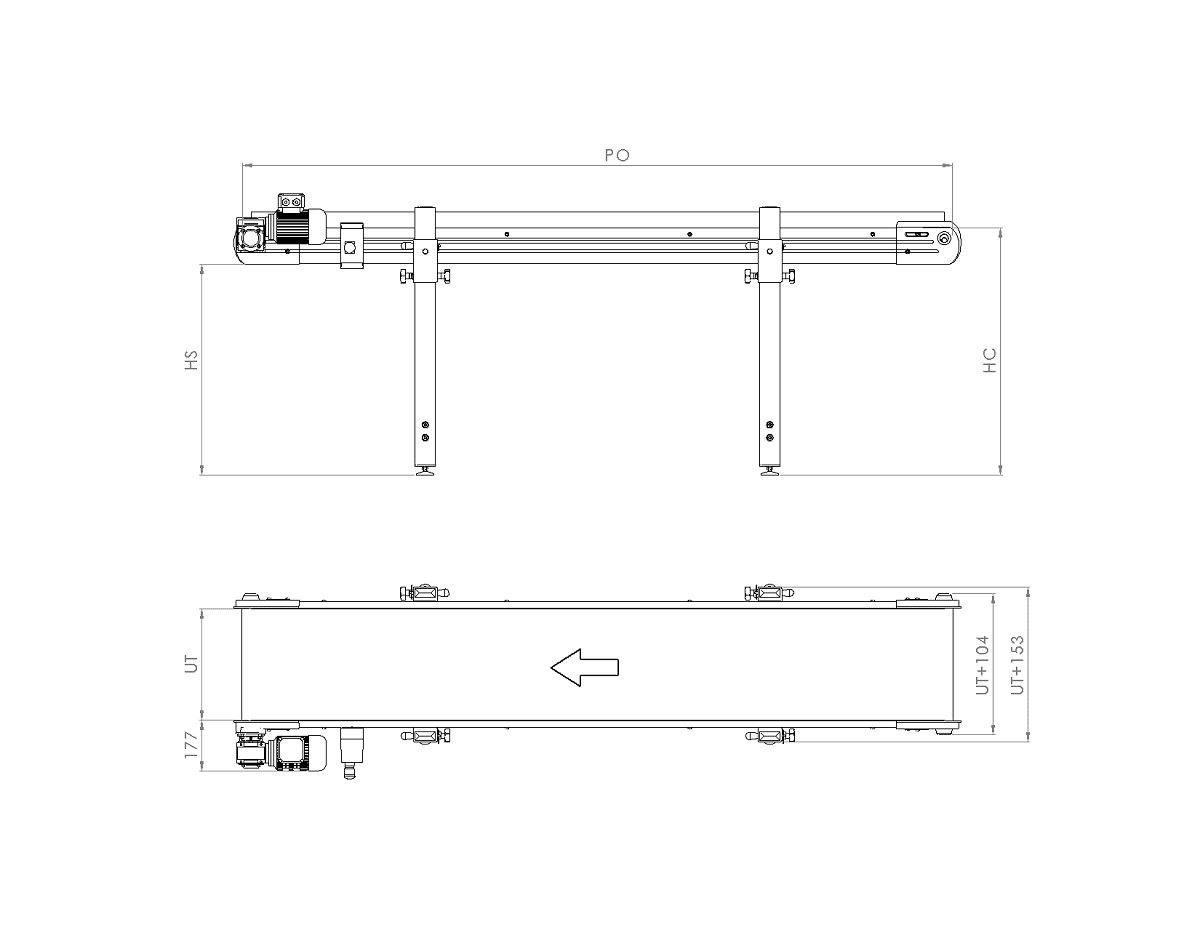

Dimensões

  • PO: de 500 mm até 7000 mm (incrementos de 50 mm)

  • UT: de 190 mm até 790 mm (incrementos de 50 mm)

Estrutura

  • Perfil extrudado de alumínio anodizado 118×26 mm

  • Suportes de cabeceira em liga de alumínio fundido sob pressão

  • Rolos Ø60 mm em perfil de alumínio extrudado anodizado

Laterais

  • Perfil extrudado de alumínio anodizado H60 mm

Suporte de base

  • Suportes em liga de alumínio fundido sob pressão

  • Pés em aço tubular galvanizado 70×30 mm (altura ajustável a cada 30 mm)

  • Elementos de nivelamento

Correia

  • Correia em PU, cor azul fosco

  • Resistência a temperatura máxima de 100°C

Acionamento

  • Tração direta (lado esquerdo)

  • Motor assíncrono trifásico multitensão 230/400Vac – 50Hz – 3Ph

Velocidade

  • 3,4 m/minuto

Painel de controle

  • Liga/desliga, E-Stop (botão de emergência), proteção contra sobrecarga térmica

Carga

  • 0 ÷ 30 Kg
